Dinamo (orta seviye)

Dinamo (orta seviye)

Dinamo hareket enerjisini doğru akım elektrik enerjisine dönüştürür.

Fizik

Etiketler

dinamo, öz indüksiyon, Jedlik Anyós, iletkenlik birimi, jeneratör, mıknatıs, indüksiyon, mozgási indukció, manyetik indüksiyon, enerji, iletken çerçeve, bobin, manyetik demir nüve, komütatör, güç kaynağı, elektrik, doğru akım, manyetizma, bisiklet, elektrik akımı, aydınlatma, sağ el kuralı, elektro, elektron, fizik

İlgili ekstralar

Sorular

  • Anyos Jedlik'in uyruğu nedir?
  • Jedlik'in çağdaşı kimdir?
  • Nobel ödülünü kim alMAdı?
  • 'Anyos Jedlik bir Benedikten rahibiydi.' ifadesi doğru mu?
  • 'Anyos Jedlik bir lise öğretmeniydi.' ifadesi doğru mu?
  • 'Anyos Jedlik bir üniversite öğretmeniydi.' ifadesi doğru mu?
  • 'Anyos Jedlik 1848/49 Özgürlük Savaşı'nda askerdi.' ifadesi doğru mu?
  • 'İlk soda fabrikası Jedlik'in planlarına göre inşa edildi.' ifadesi doğru mu?
  • 'Anyos Jedlik bir Benedikten rahibiydi.' ifadesi doğru mu?
  • 'Anyos Jedlik 1848/49 Özgürlük Savaşı'nda Avusturyalıların tarafında savaştı.' ifadesi doğru mu?
  • 'Hologramı Anyos Jedlik icat etti.' ifadesi doğru mu?
  • 'Anyos Jedlik siyasi nedenlerden dolayı Macar Bilimler Akademisi'nin asli üyesi olamadı.' ifadesi doğru mu?
  • Aşağıdakilerden hangisi Jedlik'in icadı DEĞİLdir?
  • Dinamo ne için kullanılır?
  • 'Bisiklette yolu aydınlatmak için dinamo kullanılabilir.' ifadesi doğru mu?
  • 'Dinamo jeneratörlerde elektrik üretmek için kullanılabilir.' ifadesi doğru mu?
  • 'Elektromanyetik indüksiyonun dinamonun çalışmasında bir rolü var.' ifadesi doğru mu?
  • 'Demir nüveyi dinamoda bulunan bobin üzerinden geçen elektrik akımı mıknatıslandırır.' ifadesi doğru mu?
  • 'Bobini dinamoda bulunan demir nüve üzerinden geçen elektrik akımı mıklatıslandırır.' ifadesi doğru mu?

Görüntüler

Dinamo

Dinamo modeli

  • bobin - İçinden geçen elektrik, manyetik alan oluşturur, bu nedenle demir nüve mıknatıslanır.
  • manyetik demir nüve - Bu dinamo hareketin başlatılmasından önce de kısmen manyetiktir. Bobinde akan elektrik akımı ile mıknatıslanma artar.
  • iletken çerçeve - Manyetik alanda döndürülür, bu nedenle üzerinde elektrik akımı oluşur.
  • anahtar (komütatör) - Dönen iletken çerçevede değişken yönlü akım meydana gelir. Anahtar bunun bir yöne doğru akmasını sağlar.
  • fırça
  • K
  • G

İletken tel

  • iletken çerçeve - Manyetik alanda döndürülür, bu nedenle üzerinde elektrik akımı oluşur.
  • anahtar (komütatör) - Dönen iletken çerçevede değişken yönlü akım meydana gelir. Anahtar bunun bir yöne doğru akmasını sağlar.
  • fırça
  • K
  • G

Bobin

Animasyon

Dinamo, hareket enerjisini kullanarak doğru akım üretir. Çalışma prensibini Macar mucit, fizikçi ve öğretmen Anyos Jedlik buldu. 1861'de dinamoyu icat etti ve adını da 'tek kutuplu akım üretici' koydu. Karmaşık tasarımlı aletin eksenini bir kol yardımıyla döndürerek doğru akım üretti.

Aynı zamanda birbirlerinden bağımsız olarak Ernst Werner von Siemens de dinamoyu icat etti ve 1867'de patentini aldı. Dinamo, bisikletlerin aydınlatma cihazlarını çalıştırmak için günümüzde de kullanılmaktadır.

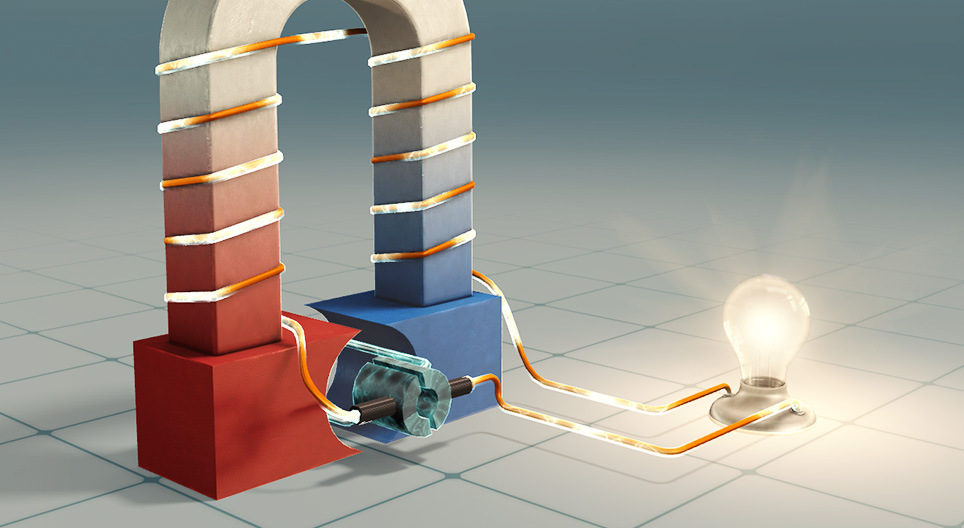

Dinamo hareket enerjisini elektrik enerjisine dönüştürür. Animasyonda bu süreç basitleştirilmiş bir dinamo modeliyle gösterilmektedir. Hareket eden iletken çerçeve, manyetik alan etkisiyle elektrik akımı oluşturur. Bu akım elektrikli aletleri çalıştırır, sonra demir nüveli bobine geri döner. Bobinde akan elektrik, manyetik alan oluşturduğundan demir nüvenin manyetik özelliği artar. Daha güçlü mıknatıs daha fazla elektrik oluşturur, bu mıknatısı daha da güçlendirir ve bu süreç böyle devam eder. Manyetik alan ve elektrik akımı birbirini maksimum değere ulaşıncaya kadar indüke eder. Bu öz indüksiyon prensibidir. İletken çerçevenin dönüşü sırasında alternatif akım meydana gelir, bunun tek yöne doğru akmasını anahtar, iletilmesini ise fırçalar sağlar.

Manyetik alan hareket eden iletken çerçevede elektrik akımı oluşturur, bunun gücü ve yönü sarı okla gösterilmekte. B ile simgelenen siyah ok manyetik indüksiyon vektörüdür ve mıknatısın kuzey kutbundan güney kutbuna doğru yönünü gösterir. V ile simgelenen yeşil ok ise çerçevenin hızını gösterir. Animasyonda görüldüğü gibi elektrik kuvveti çerçeve yatay durumdayken en güçlüdür ve bu sırada B ve V vektörleri de dik açılıdır. Sağ elimizin baş, işaret ve orta parmaklarını birbirlerine dik açı yapacak şekilde açtığımızda işaret parmağımız V vektörünü, orta parmağımız B vektörünü, baş parmağımız ise elektrik akımının yönünü gösterir. Dönen iletken çerçevede, elektrik akımının yönü değiştiğinden doğru akım sağlayabilmek için bir anahtar gerekir.

Bobinde akan elektrik manyetik alan oluşturur. Sağ elimizin dört parmağı akımın yönünü gösterecek şekilde bobini tuttuğumuzda baş parmağımız kuzey kutbunu gösterir.

Anlatma

Dinamo, hareket enerjisini kullanarak doğru akım üretir. Çalışma prensibini Macar mucit, fizikçi ve öğretmen Anyos Jedlik buldu. 1861'de dinamoyu icat etti ve adını da 'tek kutuplu akım üretici' koydu. Karmaşık tasarımlı aletin eksenini bir kol yardımıyla döndürerek doğru akım üretti.

Aynı zamanda birbirlerinden bağımsız olarak Ernst Werner von Siemens de dinamoyu icat etti ve 1867'de patentini aldı. Dinamo, bisikletlerin aydınlatma cihazlarını çalıştırmak için günümüzde de kullanılmaktadır.

Dinamo hareket enerjisini elektrik enerjisine dönüştürür. Animasyonda bu süreç basitleştirilmiş bir dinamo modeliyle gösterilmektedir. Hareket eden iletken çerçeve, manyetik alan etkisiyle elektrik akımı oluşturur. Bu akım elektrikli aletleri çalıştırır, sonra demir nüveli bobine geri döner. Bobinde akan elektrik, manyetik alan oluşturduğundan demir nüvenin manyetik özelliği artar. Daha güçlü mıknatıs daha fazla elektrik oluşturur, bu mıknatısı daha da güçlendirir ve bu süreç böyle devam eder. Manyetik alan ve elektrik akımı birbirini maksimum değere ulaşıncaya kadar indüke eder. Bu öz indüksiyon prensibidir. İletken çerçevenin dönüşü sırasında alternatif akım meydana gelir, bunun tek yöne doğru akmasını anahtar, iletilmesini ise fırçalar sağlar.

Manyetik alan hareket eden iletken çerçevede elektrik akımı oluşturur, bunun gücü ve yönü sarı okla gösterilmekte. B ile simgelenen siyah ok manyetik indüksiyon vektörüdür ve mıknatısın kuzey kutbundan güney kutbuna doğru yönünü gösterir. V ile simgelenen yeşil ok ise çerçevenin hızını gösterir. Animasyonda görüldüğü gibi elektrik kuvveti çerçeve yatay durumdayken en güçlüdür ve bu sırada B ve V vektörleri de dik açılıdır. Sağ elimizin baş, işaret ve orta parmaklarını birbirlerine dik açı yapacak şekilde açtığımızda işaret parmağımız V vektörünü, orta parmağımız B vektörünü, baş parmağımız ise elektrik akımının yönünü gösterir. Dönen iletken çerçevede, elektrik akımının yönü değiştiğinden doğru akım sağlayabilmek için bir anahtar gerekir.

Bobinde akan elektrik manyetik alan oluşturur. Sağ elimizin dört parmağı akımın yönünü gösterecek şekilde bobini tuttuğumuzda baş parmağımız kuzey kutbunu gösterir.
