Как работает цифровой фотоаппарат?

Как работает цифровой фотоаппарат?

При помощи анимации мы можем познакомиться с устройством и работой цифрового фотоаппарата.

Техника

Этикетки

камера, цифровой, фото, фотография, объектив, вспышка, карта памяти, дисплей, жидкокристаллический дисплей (LCD), разрешение, пиксель, фокусирующая линза, диафрагма, сенсор- матрица, электрический датчик, цветовой фильтр, свет, фотоэффект, техника, информатика

Связанные экстра

Сцены

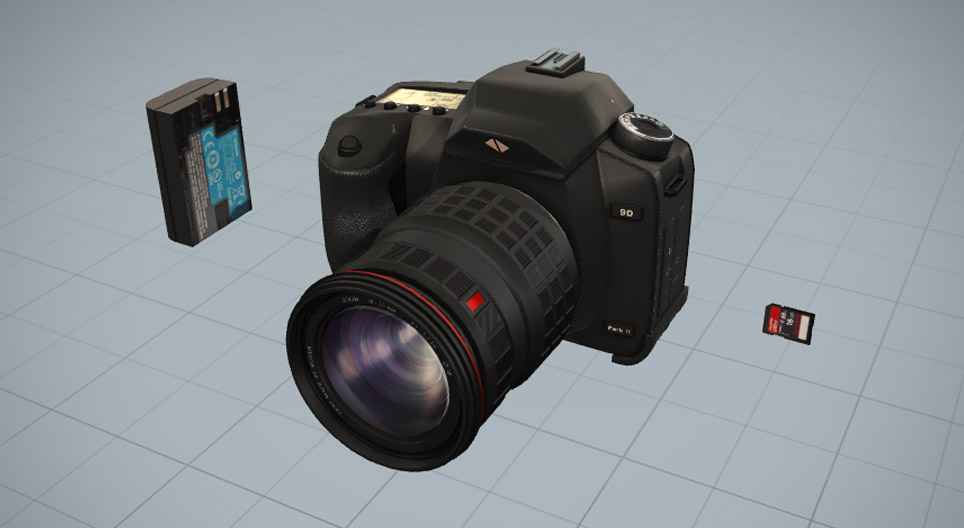

Цифровой фотоаппарат

  • объектив
  • аккумулятор
  • кнопки настройки
  • горячий башмак - Здесь крепится внешняя вспышка.
  • диск режимов фотосъёмки
  • карта памяти
  • видоискатель
  • жидкокристаллический экран
  • выключатель
  • корпус
  • спуск затвора

Устройство цифрового фотоаппарата очень походит на конструкцию традиционного плёночного. Его наиболее важные составные части: корпус, объектив, затвор, диафрагма и светочувствительная пластина (матрица). Отличие цифрового фотоаппарата заключается в том, что он преобразует изображение в электрические сигналы и в этой же форме сохраняет его. В традиционном фотоаппарате свет вызывает изменения в химическом составе чувствительной к нему плёнки.

Существует несколько типов цифровых фотоаппаратов. Самым известным из них является DSLR - зеркальный фотоаппарат со сменным объективом. Также широко распространён и беззеркальный фотоаппарат MILC со съёмным объективом.

В отличие от предыдущих типов компактные фотокамеры имеют несъёмные объективы. К этой категории относятся, например, бридж-камеры (псевдозеркальные фотоаппараты), которые обладают большим диапазоном фокусных расстояний и представляют собой переход к более качественным цифровым фотоаппаратам типа DSLR. Большинство цифровых фотоаппаратов пригодны и для видеосъёмки.

Прохождение света

  • объектив - Система линз, которая собирает световые лучи. В фотоаппаратах типа DSLR может сменяться.
  • шторный затвор - При фотографировании открывается и пропускает свет в фотокамеру. Яркость изображения может регулироваться и с помощью выдержки.
  • пентапризма - Пятигранная призма из стекла, которая поворачивает изображение так, чтобы в видоискателе оно не было перевёрнутым.
  • зеркало - Полупрозрачное зеркало, которое направляет изображение на видоискатель. При съемке поднимается.
  • фокусирующая линза - Собирает свет для чувствительных элементов автоматического фокусирования.
  • видоискатель - Устройство, через которое фотограф видит полученное объективом изображение.
  • вторичное зеркало - Направляет свет к системе автофокусировки.
  • светочувствительная матрица - Содержит миллионы фотоячеек, преобразует поступающий свет в электрические сигналы.
  • диафрагма - Перегородка, которая может сужаться и расширяться. Регулирует количество поступающего в фотокамеру света.
  • входящий свет
  • отверстие диафрагмы

Во время фотографирования свет сначала попадает в объектив, который собирает световые лучи. Объектив состоит из системы линз с изменяемым положением, что позволяет изменять увеличение, то есть масштабировать изображение. Это также помогает регулировать фокусное расстояние до точки, в которой объектив собирает свет, а значит выбранный для съёмки объект будет находится в фокусе. Объектив состоит из нескольких линз, которые позволяют ослабить погрешности, вызванные искажением оптической системы.

Далее свет проходит через отверстие диафрагмы, которая регулирует количество поступающего света подобно радужной оболочке глаза. Если света слишком много, отверстие диафрагмы сужается, а если света недостаточно - расширяется. С помощью диафрагмы можно также регулировать глубину резкости. Когда отверстие диафрагмы сужено, то глубина резкости велика, то есть изображение предметов как на переднем, так и на заднем плане будет одинаково отчётливым. Если отверстие диафрагмы расширено, то глубина резкости мала, а значит отчётливо будет видимо только то, что находится в фокусе объектива.

В зеркальных фотоаппаратах свет проходит через диафрагму и достигает наклонного зеркала, которое через пентапризму направляет его в видоискатель. В видоискатель фотограф видит то, что будет изображено на снимке. Благодаря пентапризме в видоискателе даётся прямое, а не перевёрнутое изображение. Некоторые системы фотокамер имеют полупрозрачное зеркало, за которым находится вторичное, перпендиклярное первому зеркало. Для автоматической фокусировки вторичное зеркало направляет часть света в фокусирующую систему линз (объектив), а затем на матрицу чувствительных элементов.

При фотографировании зеркало поднимается, и свет проходит к шторному затвору, который в это же время открывается и пропускает его к светочувствительной пластине (матрице). При сильном освещении затвор открывается лишь на короткое время, а при слабом свете остаётся открытым более продолжительный срок. Для съёмки движущихся объектов лучше использовать короткую выдержку (интервал времени) и большую диафрагму, чтобы изображение не получилось смазанным. Но если мы фотографируем звёздное небо, то выдержка должна быть длительной, а фотоаппарат лучше установить на штатив.

Пройдя через шторный затвор, свет попадает на светочувствительную пластину, состоящую из миллионов фотоячеек (пикселей), где он преобразуется в электрические сигналы. Эти сигналы обрабатывает процессор фотоаппарата, а затем попиксельно и в той же форме сохраняет их на карте памяти.

Светочувствительность пластины имеет широкий диапазон (значение ISO), однако если установить высокую чувствительность, то на изображении возрастает величина шума. Современные камеры автоматически устанавливают фокус, диафрагму, выдержку затвора и настройки ISO, но пользователь может выбрать и многие другие автоматические, полуавтоматические и ручные режимы работы.

Фиксировать цветные изображения фотоаппарат может таким образом, что на светочувствительной пластине перед каждой фотоячейкой (пикселем) находятся микроскопические красные, зелёные и синие светофильтры. Поэтому электроника фотокамеры "знает", какой пиксель какого цвета световую точку зафиксировал. В беззеркальных фотоаппаратах свет непрерывно попадает на светочувствительную пластину, поэтому изображение, которое видит объектив, всегда отображается на жидкокристаллическом экране задней панели. Таким образом, экран одновременно служит и видоискателем.

Фотосъёмка

  • отверстие диафрагмы
  • входящий свет
  • объектив
  • диафрагма
  • линзы
  • зеркало
  • пентапризма
  • видоискатель
  • шторный затвор
  • светочувствительная матрица (CCD, CMOS)
  • цветовой фильтр
  • пиксель
  • фотодиод
  • фотоэффект
  • заряженный электрон

Принадлежности

  • фотоаппарат
  • вспышка
  • штатив

Для получения фотографий хорошего качества часто требуются вспомогательные устройства, потому что, например, очень трудно фотографировать при слабом освещении. Если света мало, затвор камеры должен оставаться открытым дольше, а в это время фотоаппарат либо объект могут сдвинуться, и изображение получится нечётким. Вспышка служит источником искусственного света, а штатив предотвращает дрожание камеры во время съёмки.

Анимация

  • объектив
  • аккумулятор
  • кнопки настройки
  • горячий башмак - Здесь крепится внешняя вспышка.
  • диск режимов фотосъёмки
  • карта памяти
  • видоискатель
  • жидкокристаллический экран
  • выключатель
  • корпус
  • спуск затвора
  • фотоаппарат
  • вспышка
  • штатив
  • отверстие диафрагмы
  • входящий свет
  • объектив
  • диафрагма
  • линзы
  • зеркало
  • пентапризма
  • видоискатель
  • шторный затвор
  • светочувствительная матрица (CCD, CMOS)
  • цветовой фильтр
  • пиксель
  • фотодиод
  • фотоэффект
  • заряженный электрон

Речевое сопровождение

Устройство цифрового фотоаппарата очень походит на конструкцию традиционного плёночного. Его наиболее важные составные части: корпус, объектив, затвор, диафрагма и светочувствительная пластина (матрица). Отличие цифрового фотоаппарата заключается в том, что он преобразует изображение в электрические сигналы и в этой же форме сохраняет его. В традиционном фотоаппарате свет вызывает изменения в химическом составе чувствительной к нему плёнки.

Для получения фотографий хорошего качества часто требуются вспомогательные устройства, потому что, например, очень трудно фотографировать при слабом освещении. Если света мало, затвор камеры должен оставаться открытым дольше, а в это время фотоаппарат либо объект могут сдвинуться, и изображение получится нечётким. Вспышка служит источником искусственного света, а штатив предотвращает дрожание камеры во время съёмки.

Во время фотографирования свет сначала попадает в объектив, который собирает световые лучи. Объектив состоит из системы линз с изменяемым положением, что позволяет изменять увеличение, то есть масштабировать изображение. Это также помогает регулировать фокусное расстояние до точки, в которой объектив собирает свет, а значит выбранный для съёмки объект будет находится в фокусе. Объектив состоит из нескольких линз, которые позволяют ослабить погрешности, вызванные искажением оптической системы.

Далее свет проходит через отверстие диафрагмы, которая регулирует количество поступающего света подобно радужной оболочке глаза. Если света слишком много, отверстие диафрагмы сужается, а если света недостаточно - расширяется. С помощью диафрагмы можно также регулировать глубину резкости. Когда отверстие диафрагмы сужено, то глубина резкости велика, то есть изображение предметов как на переднем, так и на заднем плане будет одинаково отчётливым. Если отверстие диафрагмы расширено, то глубина резкости мала, а значит отчётливо будет видимо только то, что находится в фокусе объектива.

В зеркальных фотоаппаратах свет проходит через диафрагму и достигает наклонного зеркала, которое через пентапризму направляет его в видоискатель. В видоискатель фотограф видит то, что будет изображено на снимке. Благодаря пентапризме в видоискателе даётся прямое, а не перевёрнутое изображение. Некоторые системы фотокамер имеют полупрозрачное зеркало, за которым находится вторичное, перпендиклярное первому зеркало. Для автоматической фокусировки вторичное зеркало направляет часть света в фокусирующую систему линз (объектив), а затем на матрицу чувствительных элементов.

При фотографировании зеркало поднимается, и свет проходит к шторному затвору, который в это же время открывается и пропускает его к светочувствительной пластине (матрице). При сильном освещении затвор открывается лишь на короткое время, а при слабом свете остаётся открытым более продолжительный срок. Для съёмки движущихся объектов лучше использовать короткую выдержку (интервал времени) и большую диафрагму, чтобы изображение не получилось смазанным. Но если мы фотографируем звёздное небо, то выдержка должна быть длительной, а фотоаппарат лучше установить на штатив.

Пройдя через шторный затвор, свет попадает на светочувствительную пластину, состоящую из миллионов фотоячеек (пикселей), где он преобразуется в электрические сигналы. Эти сигналы обрабатывает процессор фотоаппарата, а затем попиксельно и в той же форме сохраняет их на карте памяти.

Светочувствительность пластины имеет широкий диапазон (значение ISO), однако если установить высокую чувстительность, то на изображении возрастает величина шума. Современные камеры автоматически устанавливают фокус, диафрагму, выдержку затвора и настройки ISO, но пользователь может выбрать и многие другие автоматические, полуавтоматические и ручные режимы работы.

Фиксировать цветные изображения фотоаппарат может таким образом, что на светочувствительной пластине перед каждой фотоячейкой (пикселем) находятся микроскопические красные, зелёные и синие фильтры. Поэтому электроника фотокамеры "знает", какой пиксель какого цвета световую точку зафиксировал. В беззеркальных фотоаппаратах свет непрерывно попадает на светочувствительную пластину, поэтому изображение, которое видит объектив, всегда отображается на жидкокристаллическом экране задней панели. Таким образом, экран одновременно служит и видоискателем.
