Silnik prądu stałego

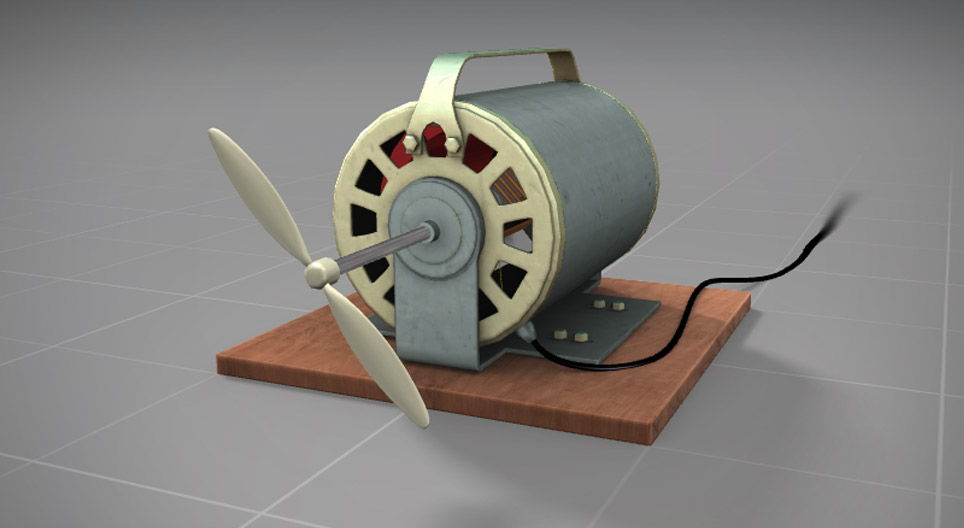

Silnik prądu stałego

Między magnesami trwałymi silnika zasilanego prądem stałym znajduje się jeden przewód (zwój), w którym płynie prąd.

Fizyka

Etykiety

silnik elektryczny, silnik, elektromotor, magnes, cewka, komutator, szczotka, prąd, magnetyzm, pale, elektromagnes, trwały magnes, żelazne jądro, Energia, elektryczny, oś, prąd elektryczny, electro, elektron, fizyka, maszyna

Powiązane treści

Sceny

Silnik

Najprostszy silnik elektryczny jest zasilany prądem stałym.

Zbudowany jest z wirnika (część obrotowa) i stojana (część stacjonarna). Stojan jest magnesem trwałym, który otacza wirnik. Wirnik składa się z co najmniej jednej cewki, która jest zawinięta wokół rdzenia żelaznego (czyli elektromagnesu).

Gdy przez metalowe uzwojenie twornika​ przechodzi prąd elektryczny, wokół wirnika wytwarza się pole magnetyczne działające jak magnes, który będzie próbował odwrócić się w kierunku magnesu trwałego, znajdującego się w stojanie. Gdy wirnik znajdzie się w stanie równowagi, komutator ponownie zmieni kierunek płynącego przez elektromagnesy wirnika prądu, zmieniając w ten sposób kierunek wytworzonego pola magnetycznego. Dopóki silnik będzie zasilany prądem elektrycznym, wirnik pozostanie w ruchu obrotowym.

Uzwojenie twornika zasilane jest prądem przez obrotowe półpierścienie komutatora, które z kolei zasilane są z zewnątrz za pomocą grafitowych szczotek.

Szczotki są zazwyczaj wykonane z grafitu, ponieważ powstające podczas zużywania się mikroskopijne cząstki pyłu węglowego łatwo ulatniają się z obracającego się silnika. Jeśli szczotki wykonane byłyby z metalu, to cząstki metali osadzałyby się na komutatorze, powodując zwarcie. Iskry, które widzimy w działającym silniku elektrycznym tworzą się na szczotkach grafitowych.

Silnik elektryczny składający się z pojedynczego uzwojenia ma jedną taką pozycję, z której nie można go ponownie uruchomić. Bardziej złożone silniki prądu stałego zawierają więcej niż jedno uzwojenie, aby ich działanie było ciągłe i aby zawsze można było je uruchomić. W tych silnikach komutator składa się nie z dwóch, ale kilku sekcji pierścieniowych. Istnieją również takiego typu silniki prądu stałego, w których stojan też jest elektromagnesem.

Budowa

  • magnes
  • uzwojenie - Gdy przez metalowe uzwojenie twornika​ przechodzi prąd elektryczny, wokół wirnika wytwarza się pole magnetyczne działające jak magnes, który będzie próbował odwrócić się w kierunku magnesu trwałego, znajdującego się w stojanie.
  • komutator - Komutator obraca się wraz z wirnikiem silnika prądu stałego. Z zewnątrz, poprzez grafitowe szczotki jest zasilany prądem elektrycznym, który przekazuje dalej do uzwojenia wirnika. W najprostszym silniku prądu stałego są dwa bieguny, dlatego komutator składa się z dwóch półpierścieni. Gdy komutator obraca się, kierunek prądu w uzwojeniu zmienia się naprzemiennie, powodując, że bieguny magnetyczne zamieniają się co pół obrotu.
  • szczotka - Przewodzi prąd elektryczny do uzwojenia poprzez komutator. Zazwyczaj wykonana jest z grafitu.
  • żelazny rdzeń - Funkcją rdzenia żelaznego jest wzmocnienie pola magnetycznego wytworzonego przez cewkę.
  • pierścień izolacyjny
