Magnetron

Magnetron

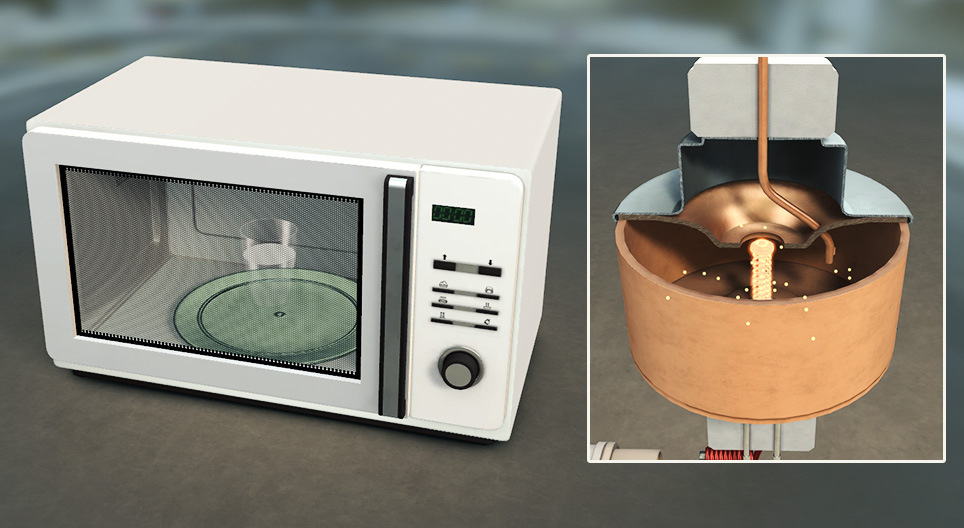

Jednym z najważniejszych elementów kuchenki mikrofalowej jest magnetron (lampa mikrofalowa), który emituje promieniowanie mikrofalowe.

Fizyka

Etykiety

magnetron, spektrum elektromagnetyczne, fala mikrofalowa, Indukcja elektromagnetyczna, siła Lorentza, spektrum, promieniowanie rentgenowskie, promieniowanie gamma, Rentgenowski, ultrafioletowy, podczerwony, długość fali, częstotliwość, widzialne światło, fale radiowe, anoda, katoda, prąd elektryczny, elektromagnes, fizyka, fala

Powiązane treści

Sceny

Fale elektromagnetyczne

  • Spektrum elektromagnetyczne
  • Długość fali
  • Częstotliwość
  • Lampka ostrzegawcza - Niektóre fale elektromagnetyczne stanowią zagrożenie dla organizmów żywych.

Mikrofale to rodzaj promieniowania elektromagnetycznego o częstotliwości pomiędzy 0,3 GHz, a 300 GHz, i odpowiednio do tego o długości fali pomiędzy 1 m i 1mm. Najpopularniejszy zakres zastosowania mikrofali to kuchenki mikrofalowe, radary, telefony komórkowe, wifi, Bluetooth, naziemne transmisje telewizyjne.

Fale elektromagnetyczne są nieprzerwanie obecne w naszym życiu: obok dźwięku stanowią nasze podstawowe źródło informacji o otoczeniu.
Poszczególne rodzaje promieniowania elektromagnetycznego różnią się od siebie wyłącznie długością fal, a w związku z tym i częstotliwością, natomiast sposób powstawania i rozchodzenia się promieniowania jest praktycznie identyczny dla każdego rodzaju. Fale elektromagnetyczne powstają w wyniku nagłej zmiany pola elektrycznego.
Podczas takiej zmiany powstaje pole magnetyczne, którego zmianawytwarza z kolei pole elektryczne i tak dalej: cykl powtarza się w nieskończoność. Wszystkie fale elektromagnetyczne rozchodzą się właśnie w ten sposób.

Fale elektromagnetyczne o odmiennej częstotliwości powstają w odmiennych warunkach i mają odmienny wpływ na otoczenie, dlatego uznajemy je za różne rodzaje fali.

Spektrum elektromagnetyczne tworzą następujące rodzaje fali, uporządkowane według malejącej częstotliwości: fale radiowe, mikrofale, promieniowanie podczerwone, światło widzialne, promieniowanie ultrafioletowe, promieniowanie rentgenowskie, promieniowanie gamma.

Te rodzaje można podzielić jeszcze na podgrupy, na przykład w obrębie fal radiowych wyróżniamy fale długie, średnie, krótkie i ultrakrótkie; w obrębie światła widzialnego wyróżniamy dobrze znane nam kolory, jak czerwony, pomarańczowy, żółty, zielony, niebieski, fioletowy; w obrębie promieniowania ultrafioletowego, czy inaczej: nadfioletu, wyróżniamy UV-A i UV-B.

Ogólną zasadą jest, że im krótsze są fale promieniowania elektromagnetycznego, tym większa jest ich częstotliwość, a więc i energia, co przekłada się na niszczącące działanie promieniowania.

Kuchenka mikrofalowa

  • drzwi z folią zabezpieczającą - Zapobiega emisji mikrofali z komory kuchenki.
  • komora kuchenki
  • korpus
  • panel sterowniczy
  • talerz obrotowy

Mikrofale to rodzaj promieniowania elektromagnetycznego, jak światło widzialne, promieniowanie mikrofalowe ma jednak większą długość fali, która waha się od 1 mm do 1m. W kuchenkach mikrofalowych stosuje się mikrofale o długości 12 cm.
Zasada grzewczego działania kuchenki mikrofalowej wykorzystuje tę właściwość cząsteczki wody, że ładunki elektryczne są w niej nierównomiernie rozłożone: po stronie atomu wodoru jest więcej ładunków dodatnich, a po stronie tlenu - więcej ładunków ujemnych (taka cząsteczka nazywa się dipolem). Taka cząsteczka stara się ułożyć zgodnie z kierunkiem pola elektrycznego, dlatego cykliczne zmiany pola elektromagnetycznego mikrofali wprawiają ją w drgania rotacyjne. W trakcie drgań rośnie energia kinetyczna cząsteczek, co skutkuje podniesieniem temperatury włożonego do kuchenki ciała o zawartości wody.

Magnetron wykorzystuje energię elektryczną do generowania promieniowania mikrofalowego, które przekazywane jest falowodem do komory kuchenki, gdzie rozprasza się na łopatach wentylatora. Następnie fale, odbite od ścian kuchenki, wnikają w pożywienie i je podgrzewają.

Drzwiczki kuchenki elektrycznej pokryte są warstwą zabezpieczającą w formie siatki, której zadanie polega na tym, żeby nie dopuszczać do emisji mikrofali na zewnątrz. W braku tej warstwy nasze tkanki nagrzewałyby się w pobliżu kuchenki, co mogłoby skutkować oparzeniami.

Budowa kuchenki mikrofalowej

  • magnetron - Przetwarza energię elektryczną w mikrofale.
  • transformator - Przekształca napięcie prądu sieciowego do wartości potrzebnej magnetronowi.

Budowa magnetronu

  • Obudowa
  • Magnes
  • Krata chłodnicy
  • Wtyczka

W poważniejszych urządzeniach, wykorzystujących mikrofale, jakimi są na przykład kuchenka mikrofalowa lub radar, źródłem promieniowania jest zazwyczaj magnetron.
Magnetron to specjalna lampa elektronowa, w której z dużą prędkością odbywa się przepływ elektronów od katody o ujemnym ładunku elektrycznym do naładowanej pozytywnie anody, jednakże podczas tego przepływu elektrony przebywają znacznie bardziej skomplikowaną drogę, niż w zwykłej lampie elektronowej, a konsekwencją zygzakowatego toru ich ruchu jest emisja elektromagnetycznego promieniowania mikrofalowego.

Katoda i anoda

  • Katoda - Z rozżarzonej katody uwalniają się elektrony.
  • Anoda - Ułożone dookoła anody mają pozytywny ładunek elektryczny, dlatego przyciągają elektrony.
  • Trajektoria elektronu - W braku pola magnetycznego elektrony przebywałyby drogę od katody do anody po linii prostej.

Pośrodku magnetronu znajduje się rozżarzona katoda, od której z powodu ciepła uwalniają się elektrony, żeby następnie podążać ku położonym dookoła, naładowanym pozytywnie anodom. Ponieważ jednak w dolnej i górnej części magnetronu znajdują się silne magnesy, dlatego magnetyczna siła Lorentza nie pozwala elektronom poruszać się po linii prostej, zmuszone są więc podążać po zakrzywionym torze. Zanim dotrą do anody, wielokrotnie zawracają w stronę katody. W stosowanych w praktyce magnetronach dodatkowo wpływa się na kształt trajektorii elektronów przez wyposażenie wnętrza bloku anodowego we wnęki, zwane rezonatorami, które funkcjonują jako obwód rezonansowy, czyli zmuszają elektrony do drgań o określonej częstotliwości. Te skomplikowane trajektorie będą się wreszcie skupiać w miejscach zagęszczenia, tworząc strukturę szprych wirujących w ustalonym tempie. To właśnie wirujące pole elektryczne indukuje mikrofale.

Magnetyczna siła Lorentza

  • Linie pola magnetycznego
  • Magnes
  • Trajektoria elektronu - Bez wnęk, ale w obecności magnesów, trajektoria elektronu przybiera kształt spiralnej krzywej.

Wielkość siły Lorentza możemy wyliczyć następującym wzorem:
F = q * B * v * sin α, gdzie q to ładunek elektryczny cząsteczki, B to wielkość indukcji magnetycznej, v oznacza prędkość cząsteczki, natomiast α (alfa): kąt nachylenia wektorów v i B.
Jak z tego wynika, siła nie powstaje, kiedy wektory v i B są równoległe do siebie, a wielkość maksymalną osiąga, kiedy v i B są prostopadłe względem siebie.

Znaczenie wnęk - obwód rezonansowy

  • Wnęka - Znajdujące się we wnętrz magnetronu wnęki, zwane rezonatorami, zachowują się jak obwód rezonansowy.
  • Pole elektryczne - Zmienia się we wnękach cyklicznie.
  • Żebro - Jego kształt i rozmiar określa częstotliwość powstającej mikrofali.
  • Antena - Odprowadza mikrofalę, powstającą we wnętrzu magnetronu.
  • Obwód rezonansowy - Cyklicznie, z określoną częstotliwością zmienia pole elektromagnetyczne.

Wnęki, zwane rezonatorami, funkcjonują w anodzie jako obwód rezonansowy. Obwód rezonansowy to taki obwód elektryczny, który wprowadzone do niego ładunki elektryczne wprawia w drgania rotacyjne o określonej częstotliwości, na zasadzie huśtawki, która raz wprawiona w ruch, porusza się dalej wahadłowo z określoną częstotliwością bez zewnętrzej pomocy.

Obwód rezonansowy składa się z kondensatora i cewki. W przypadku magnetronu rolę kondensatora spełnia szczelina przy wejściu do wnęki, a rolę cewki: materiał samej wnęki, w którym może płynąć prąd elektryczny.

Drgania powstają w następujący sposób: jeśli na skutek czynnika zewnętrznego po ścianie wnęki w kształcie pierścienia przepływają dookoła ładunki elektryczne, wówczas pod wpływem prądu powstaje pole magnetyczne. W międzyczasie ładunki gromadzą się przy szczelinie, dlatego prąd zaczyna słabnąć, w związku z tym słabnie też pole magnetyczne. Zmiana pola magnetycznego wywołuje autoindukcję i wygenerowane w ten sposób pole elektryczne przez krótką chwilę popycha elektrony w tym samym kierunku, co powoduje jeszcze większe nagromadzenie ładunków przy szczelinie.
Zanim cały ten proces definitywnie się zatrzyma, zgromadzone ładunki zaczynają płynąć z powrotem w kierunku ładunków przeciwnych, powstaje więc prąd o przeciwnym kierunku i cały proces zaczyna się od początku. W ten sposób prąd będzie się zmieniał cyklicznie z określoną częstotliwością, dopóki starczy w systemie energii. Częstotliwość określona jest przez cechy geometryczne wnęki. Zmieniając te parametry można dostroić magnetron do odpowiedniej częstotliwości. Powstające we wnękach drgania wywierają ponowny wpływ na krążące wokół katody elektrony, których przepływ nie będzie więc równomierny, tylko pulsujący. Dzięki temu powstaje promieniowanie mikrofalowe.
