Die elektrische Klingel

Die elektrische Klingel

Eine mithilfe eines Elektromagneten funktionierende Konstruktion.

Physik

Schlagwörter

Klingel, elektrische Klingel, Elektromagnet, Elektrizität, elektrisch, Schalter, Weicheisen, Spule, Kontakt, Magnetkraft, Federkraft, Magnet, Magnetismus, Magnetfeld, Schaltung, Feder, Vibration, Eisenkern, Pol, Drei-Finger-Regel, elektrischer Strom, Stromquelle, Elektron, Physik

Verwandte Extras

3D-Modelle

Klingel

  • Gong
  • Klöppel
  • Elektromagnet
  • Feder
  • Kontakt
  • Weicheisen

Funktionsweise in Zeitlupe

Elektromagnet

  • Weicheisenkern
  • Spule
  • Weicheisen
  • Kontakt

Kraftwirkungen

  • Magnetkraft
  • Federkraft

Schalter

Narration

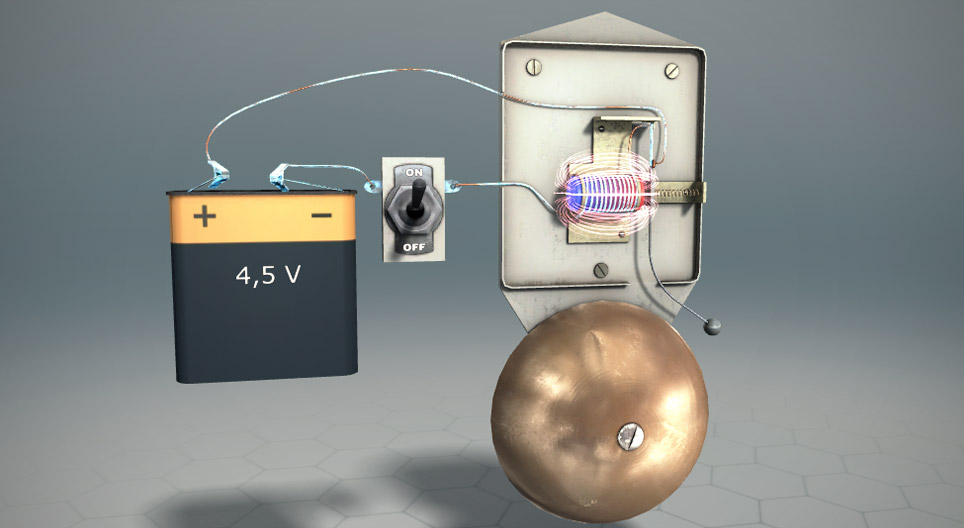

In der elektrischen Klingel befindet sich ein Elektromagnet. In der Spule wird aufgrund des Stroms der elektronische Eisenkern magnetisiert und zieht das Weicheisen an. Deshalb schlägt der Klöppel auf den Gong. Genau dann wird der Stromkreis unterbrochen, die Magnetisierung endet und die Feder zieht den Klöppel in seine ursprüngliche Position zurück. Dabei schließt sich der Stromkreis erneut und der Prozess beginnt von vorn.

Die Richtung des in der Spule fließenden Stroms zeigt laut der Rechten-Hand-Regel die Richtung des Magnetfeldes an: Wenn wir mit unserer rechten Hand wie in der Animation die Spule so greifen, dass unsere vier Finger in Richtung des Stroms zeigen, dann zeigt der Daumen zum Nordpol des induzierten Magnetfeldes, der hier rot markiert ist.
