Kondensatorer

Kondensatorer

Kondensatorer opbevarer elektrisk energi i form af elektrisk opladning.

Fysik

Nøgleord

condenser, voltage, charge, flash, train, armament, insulator, capacity, electric field, electric current, energy, alternating current, amperage, circuit, power source, izolator, direct current, electro, electric, electrode, electron, physics, integrated circuit, technology

Relaterede ekstramaterialer

Scener

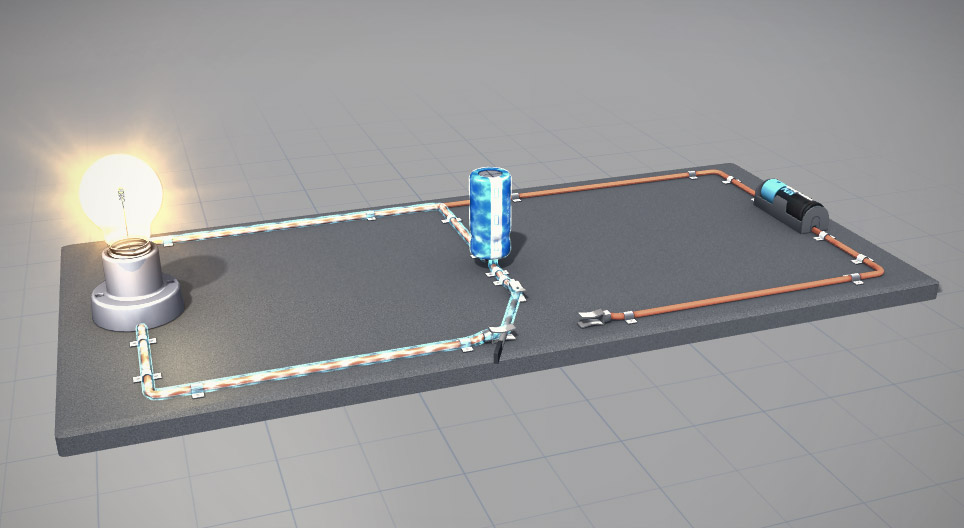

Driftprincippet

  • strømkilde
  • kondensator - En enhed, der tjener til at opbevare elektrisk ladning og dermed elektrisk energi.
  • forbruger

Kondensatortyper

  • superkondensator - Elektrisk dobbeltlags kondensator: En elektrokemisk kondensator med meget højere kapacitans end andre kondensatorer (flere tusinde gange højere). Brugen af ​​denne type kondensator bliver mere og mere almindelig; den bruges, hvor en stor mængde af elektrisk opladning skal leveres eller frigives meget hurtigt. Den bruges f.eks. Til blitzer; at opbevare bremsenergi i biler eller at starte motoren i lokomotiver.
  • elektrolytkondensator - I denne type kondensator er en af ​​elektroderne et metalark. Metaloxidet, der dannes på overfladen af ​​pladen virker som et dielektrikum, medens den anden elektrode er en væske- eller gelelektrolyt. Dets vigtigste anvendelsesområder er strømforsyningsenheder og computer bundkort.
  • glimmerkondensator - I denne type kondensator er dielektrikum placeret mellem pladerne lavet af glimmer.
  • keramiskkondensator - Den indeholder en keramisk dielektrikum. Denne type kondensator fremstilles i størst mængde.

Struktur

En kondensator er en enhed, hvor energi kan akkumuleres og opbevares i form af elektrisk ladning.

Den enkleste kondensator er parallelpladekondensatoren, som består af to parallelle metalplader adskilt af et isolerende materiale. Metalpladerne fungere som elektroder. Isoleringsmaterialet kaldes dielektrisk. Dets rolle er at adskille elektroderne og øge kondensatorens kapacitans, det vil sige mængden af ​​elektrisk opladning, som kondensatoren kan opbevare.

Opladning

  • plader - Elektroder med stor overflade metal.
  • dielektrikum - Et isolerende materiale, der adskiller pladerne. Det kan øge kondensatorens kapacitans, det vil sige dens evne til at opbevare elektrisk opladning. Et dielektrikum kan karakteriseres ved dets relative permittivitet: forholdet mellem mængden af ​​elektrisk ladning opbevaret af en kondensator ved anvendelse af det dielektrikum, sammenlignet med en lignende kondensator, der har vakuum som dets dielektrikum.
  • elektriske feltlinjer - Imaginære linjer bruges til at illustrere strukturen af ​​de elektriske felter. Tætheden af ​​disse indikerer styrken af ​​det elektriske felt.
  • ladning (Q)
  • spænding (U)
  • kapacitet (C)
  • C=Q/U

Kondensatoren kan oplades ved hjælp af en ekstern elektricitets kilde. Under denne proces forlader negative ladninger en elektrode og flytter over til den anden. På grund af ladningsforskellen vil et elektrisk felt og dermed spænding, formes mellem de to elektroder.

Spændingen mellem de to plader afhænger af det arbejde, der er nødvendigt for at flytte en ladningsenhed fra en plade til den anden i det elektriske felt.

Ledende plader

  • ladning (Q)
  • spænding (U)
  • kapacitet (C)
  • C=Q/U

Kapacitansen af en kondensator afhænger af en række faktorer, såsom formen, størrelsen, afstanden mellem dens plader og materialet af det dielektriske. Kapacitans refererer ikke kun til den mængde opladning, den kan gemme, men også til den spænding, der er nødvendig for at lagre en vis mængde opladning.

Da spændingen mellem pladerne er direkte proportional med mængden af ladning, de opbevarer, er kvotienten af ​​disse to konstant. Denne kvotient er kapacitansen, det vil sige: C=Q/U.

Kapacitansen af en kondensator kan forøges på en række måder. En måde er at øge pladens areal. Kapacitans er direkte proportional med overfladearealet af pladerne, så hvis overfladearealet fordobles, vil dens kapacitans også fordobles.

Pladeseparation

  • ladning (Q)
  • spænding (U)
  • kapacitet (C)
  • C=Q/U

En anden måde at øge kapacitansen på er ved at mindske afstanden mellem pladerne (det vil sige pladeadskillelse). På den måde reduceres spændingen, men mængden af ​​ladning forbliver den samme.

Dielektrikum

  • ladning (Q)
  • spænding (U)
  • kapacitet (C)
  • C=Q/U

Kapacitansen påvirkes også stærkt af det dielektriske permittivitet mellem pladerne.

Hvis det dielektriske mellem pladerne ikke er vakuum men et isolerende materiale, aftager den elektriske feltstyrke sammen med spændingen, selvom mængden af ladning ikke ændrer sig. Dette skyldes, at elektrostatisk induktion finder sted inden for det dielektriske, hvilket frembringer spænding. Retningen af spændingen i det isolerende materiale er modsat end spændingen mellem pladerne. Anvendelsen af ​​et isolerende materiale resulterer derfor i et fald i spænding mellem pladerne og derved en højere kapacitet.

Vakuums permittivitet er 1. Lufts kan betragtes som den samme. Den relative permittivitet af polyethylen er 2, det vil sige ved anvendelse af polyethylen som en dielektrisk gør det muligt for kondensatoren at opbevare dobbelt så meget ladning som den kunne gemme, hvis der var luft mellem pladerne. Hvis der er papir mellem pladerne i stedet for luft, vil kapacitansen være mere end tredobbelt, da papirets relative permittivitet er 3,3.

Kondensatorer i brug

  • kamerablitz - Fordi kondensatorer kan frigive den energi, de opbevarer hurtigt, bruges de, når en pludselig puls af høj elektrisk strøm er nødvendig i en enhed, for eksempel at starte en bil eller en stor højttaler eller ved brug af en kamerablits. Da opladning af kondensatoren tager lidt tid, skal vi vente lidt, før vi kan bruge kamerablitzen igen.
  • mobiltelefon - Kondensatorer anvendes også i telefonladere og computerens strømforsyningsenheder under korrigering af vekselstrøm for at udjævne pulserende signaler fra ensretteren. I modtagere på radioer og mobiltelefoner anvendes kondensatorer med variabel kapacitans til at indstille det oscillerende kredsløb, der er forbundet til antennen, til den ønskede frekvens.
  • computerhukommelse - Kondensatorer findes i de fleste elektriske apparater. Her er nogle eksempler. Computerhukommelsesmoduler (RAM) og nogle hukommelseskort (f.eks. SD kort) består af milliarder mikroskopiske kondensatorer. Disse opbevarer oplysninger i form af ladninger.

Kondensatorer findes i de fleste elektriske apparater. Her er nogle eksempler.

Computerhukommelsesmoduler (RAM) og nogle hukommelseskort (f.eks. SD kort) består af milliarder mikroskopiske kondensatorer. Disse opbevarer oplysninger i form af ladninger.

Fordi kondensatorer kan frigive den energi, de opbevarer hurtigere end batterier, bruges de, når en pludselig puls af høj elektrisk strøm er nødvendig i en enhed, for eksempel til at starte en bil eller en stor højttaler eller ved brug af en kamerablitz. Da opladning af kondensatoren tager lidt tid, skal vi vente lidt, før vi kan bruge kamerablitzen igen.

Kondensatorer anvendes også i telefonladere og computerens strømforsyningsenheder under korrigering af vekselstrøm for at udjævne pulserende signaler fra ensretteren.

I modtagereradioer og mobiltelefoner anvendes kondensatorer med variabel kapacitans til at indstille det oscillerende kredsløb, der er forbundet til antennen, til den ønskede frekvens.

Fortællerstemme

En kondensator er en enhed, hvor energi kan akkumuleres og opbevares i form af elektrisk ladning.

Den enkleste kondensator er parallelpladekondensatoren, som består af to parallelle metalplader adskilt af et isolerende materiale. Metalpladerne fungere som elektroder. Isoleringsmaterialet kaldes dielektrisk. Dets rolle er at adskille elektroderne og øge kondensatorens kapacitans, det vil sige mængden af ​​elektrisk opladning, som kondensatoren kan opbevare.

Kondensatoren kan oplades ved hjælp af en ekstern elektricitets kilde. Under denne proces forlader negative ladninger en elektrode og flytter over til den anden. På grund af ladningsforskellen vil et elektrisk felt og dermed spænding, formes mellem de to elektroder.

Spændingen mellem de to plader afhænger af det arbejde, der er nødvendigt for at flytte en ladningsenhed fra en plade til den anden i det elektriske felt.

Kapacitansen af en kondensator afhænger af en række faktorer, såsom formen, størrelsen, afstanden mellem dens plader og materialet af det dielektriske. Kapacitans refererer ikke kun til den mængde opladning, den kan gemme, men også til den spænding, der er nødvendig for at lagre en vis mængde opladning.

Da spændingen mellem pladerne er direkte proportional med mængden af ladning, de opbevarer, er kvotienten af ​​disse to konstant. Denne kvotient er kapacitansen.

Kapacitansen af en kondensator kan forøges på en række måder. En måde er at øge pladens areal. Kapacitans er direkte proportional med overfladearealet af pladerne, så hvis overfladearealet fordobles, vil dens kapacitans også fordobles.

En anden måde at øge kapacitansen på er ved at mindske afstanden mellem pladerne (det vil sige pladeadskillelse). På den måde reduceres spændingen, men mængden af ​​ladning forbliver den samme.

Kapacitansen påvirkes også stærkt af det dielektriske permittivitet mellem pladerne.

Hvis det dielektriske mellem pladerne ikke er vakuum men et isolerende materiale, aftager den elektriske feltstyrke sammen med spændingen, selvom mængden af ladning ikke ændrer sig. Dette skyldes, at elektrostatisk induktion finder sted inden for det dielektriske, hvilket frembringer spænding. Retningen af spændingen i det isolerende materiale er modsat end spændingen mellem pladerne. Anvendelsen af ​​et isolerende materiale resulterer derfor i et fald i spænding mellem pladerne og derved en højere kapacitet.

Vakuums permittivitet er 1. Lufts kan betragtes som den samme. Den relative permittivitet af polyethylen er 2, det vil sige ved anvendelse af polyethylen som en dielektrisk gør det muligt for kondensatoren at opbevare dobbelt så meget ladning som den kunne gemme, hvis der var luft mellem pladerne. Hvis der er papir mellem pladerne i stedet for luft, vil kapacitansen være mere end tredobbelt, da papirets relative permittivitet er 3,3.
