Hvordan virker det? - Billederørs TV

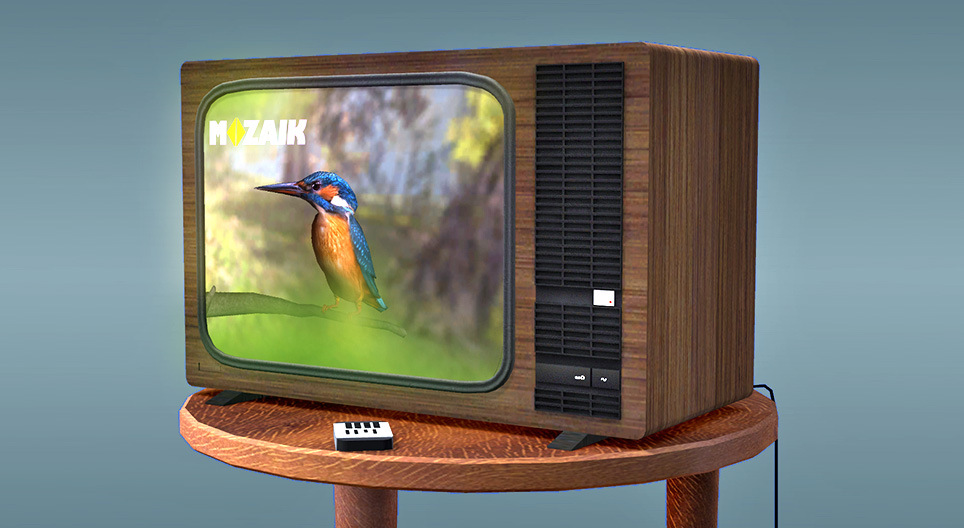

Hvordan virker det? - Billederørs TV

Denne animation demonstrerer, hvordan et CRT-TV fungerer.

Teknologi, husholdning

Nøgleord

CRT television, television, TV, cathode ray tube, diode, TV tuner, transistor, pixel, resolution, terrestrial broadcasting, satellite broadcasting, cable television, TV station, electrical signal, electromagnetic, remote control, technology, physics

Relaterede ekstramaterialer

Scener

Billederørs TV

  • tv kabinet
  • katodestråle tube
  • fjernbetjening
  • kontrolpanel
  • højttaler
  • bagsiden
  • strømforsyning

Konstruktion

  • TV-tuner
  • transistor - De bruges til at forstærke signaler.
  • dioder - De bruges til at konvertere vekselstrøm til jævnstrøm. Katodestrålerøret kræver højspænding jævnstrøm.
  • katodestråle tube
  • elektromagnetiske spoler
  • elektronkanoner
  • kondensator
  • elektronik - Det bruges til at styre elektromagneter og elektronkanoner.
  • køleplade
  • højttaler

Katodestrålerør

  • fokusering spole - En elektromagnetisk spole, som bruges til at fokusere elektronstråler udsendt af elektronkanonerne.
  • afbøjning spole - Elektromagnetiske spoler. Den elektriske strøm inde i disse spoler skaber et magnetfelt, der styrer elektronstrålerne, så de scanner fosforlaget, der dækker bagsiden af ​​skærmen linie for linje.
  • elektronkanoner - De udsender elektronstråler, der rammer fosforlaget på bagsiden af ​​skærmen, hvor de forårsager fluorescens. Styrken af ​​elektronstrålerne, bøjet af afbøjningsspolerne, styres af elektronikken. Når pixler på fosforlaget rammes af elektronstrålen med den korrekte styrke, dannes et billede.
  • elektronik - Det bruges til at styre elektromagneter og elektronkanoner.

Hvordan det virker

  • fosforlag - Det udsender lys (fluorescens), når det rammes af elektronstrålen. Lysets intensitet afhænger af styrken af ​​elektronstrålen.
  • elektronstråler - Når de rammer fosforlaget, der dækker bagsiden af ​​skærmen, forårsager de fluorescens: fosforet udsender lys. Lysets intensitet afhænger af styrken af ​​elektronstrålen. Styrken af ​​elektronstrålerne, bøjet af afbøjningsspolerne, styres af elektronikken.
  • elektronkanoner - De udsender elektronstråler, der rammer fosforlaget på bagsiden af ​​skærmen, hvor de forårsager fluorescens. Styrken af ​​elektronstrålerne, bøjet af afbøjningsspolerne, styres af elektronikken. Når pixler på fosforlaget rammes af elektronstrålen med den korrekte styrke, dannes et billede.
  • fokusering coilspole - En elektromagnetisk spole, som bruges til at fokusere elektronstråler udsendt af elektronkanonerne.
  • afbøjning spoler - Elektromagnetiske spoler. Den elektriske strøm inde i disse spoler skaber et magnetfelt, der styrer elektronstrålerne, så de scanner fosforlaget, der dækker bagsiden af ​​skærmen linie for linje.
  • elektronstråler - Når de rammer fosforlaget, der dækker bagsiden af ​​skærmen, forårsager de fluorescens: fosforet udsender lys. Lysets intensitet afhænger af styrken af ​​elektronstrålen. Styrken af ​​elektronstrålerne, bøjet af afbøjningsspolerne, styres af elektronikken. I farve tv-apparater er hver pixel sammensat af tre fosfor prikker, en rød, en blå og en grøn. Hver prik rammes af en separat elektronstråle.
  • pixel (3 fosfor punkter) - Den består af tre fosfor prikker, en rød, en blå og en grøn. Når elektronstrålerne rammer fosforpunkterne, udsender de lys (fluorescens). Lysets intensitet og farve afhænger af styrken af ​​elektronstrålen.

Nærbillede

  • fokusering spole - En elektromagnetisk spole, som bruges til at fokusere elektronstråler udsendt af elektronkanonerne.
  • afbøjning spole - Elektromagnetiske spoler. Den elektriske strøm inde i disse spoler skaber et magnetfelt, der styrer elektronstrålerne, så de scanner fosforlaget, der dækker bagsiden af ​​skærmen linie for linje.
  • elektronkanoner - De udsender elektronstråler, der rammer fosforlaget på bagsiden af ​​skærmen, hvor de forårsager fluorescens. Styrken af ​​elektronstrålerne, bøjet af afbøjningsspolerne, styres af elektronikken. Når pixler på fosforlaget rammes af elektronstrålen med den korrekte styrke, dannes et billede.
  • elektronik - Det bruges til at styre elektromagneter og elektronkanoner.

Fortællerstemme

Et katodestrålerør (eller CRT) er et vakuumrør bestående af en elektronkanon og en skærm. Bagsiden af ​​skærmen er foret med et lag fosfor. Når en elektronstråle rammer dette lag, forårsager det fluorescens der, dvs. fosforerne udsender lys. Intensiteten af ​​lyset, der udsendes af et givet punkt, afhænger af styrken af ​​elektronstrålen.

Elektronstrålen udsendes af elektronkanonen. Den elektriske strøm inde i afbøjningsspolerne skaber et magnetfelt, der styrer elektronstrålerne, så de scanner over laget af fosfor, der dækker bagsiden af ​​skærmens linie for linje. Styrken af ​​elektronstrålerne ændres konstant, således ændres lysstyrken fra pixel til pixel også, og der skabes et billede.

Fosforlaget på skærmen består af pixler. I farve-CRT-skærme består hver pixel af tre fosforceller. Disse udsender blåt, rødt eller grønt lys, når de rammes af elektronstråler. Hver fosforcelle rammes af en separat elektronstråle, hvorfor tre elektronpistoler er nødvendige i farve-CRT-tv-apparater.

Skærmfrekvensen henviser til frekvensen af ​​elektronstrålerne, der scanner skærmen pr. sekund. Værdien er 50 Hz for tv-apparater, mens de i computerens skærme typisk ligger på 60-130 Hz.
