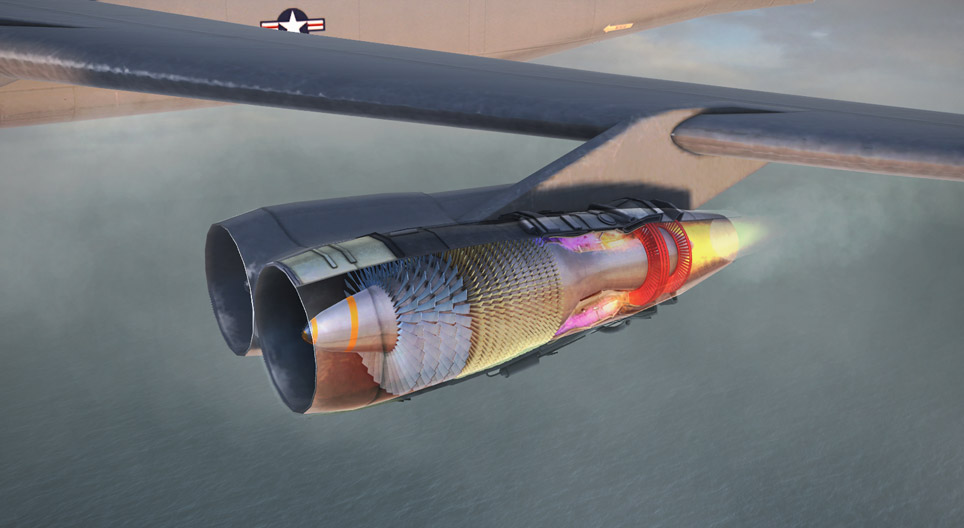

Jak funguje spalovací turbína?

Jak funguje spalovací turbína?

Spalovací turbína se používá pro pohon letadel.

Technologie

Klíčová slova

gázturbina, tryskový motor, letadlo, nehézbombázó, Stratofortress, beömlőnyílás, tüzelőanyag befecskendezés, utánégető, turbinakerék, kompresor, tah, hatás-ellenhatás törvénye, technika, _javasolt

Související doplňky

Scénky

Strategický bombardér B-52 Stratofortress

  • Pohon: 8 dvojprůchodních Pratt and Whitney TF33-P-3/103 spalovacích turbin
  • rozpětí: 56,4 metrů
  • délka: 48,5 metrů

Proudový motor

  • průměr: 90 centimetrů
  • délka: 4,3 metrů
  • výrobce: Pratt and Whitney
  • tah: 4680 koňských sil, (s dodatečním spalováním 6880 koňských sil)

Konstrukce

  • přívod vzduchu
  • ventilátor
  • vstřik paliva
  • spalovací komora
  • dodatečné spalování
  • tryska

Princip fungování

  • nasávací hrdlo
  • ventilátor - Zajišťuje nasávání vzduchu.
  • vzduchový kompresor - Kompresor vzduch nasátý ventilátorem zhustí, zvětší jeho tlak a rychlost proudění. Kompresor je poháněn turbínou.
  • vstřik paliva
  • spalování - Vlivem hoření se teplota a tlak plynu zvýší, jeho proudění se zrychlí.
  • kolo turbíny - Otáčí ji horký plyn, který proudí směrem ven. Turbína pohání kompresor.
  • unikající horký plyn - Plyn, který proudí velkou rychlostí a pod velkým tlakem, podle zákona akce a reakce (III. Newtonova zákona) vyvíjí posouvající sílu.
  • dodatečné spalování - Vstřikuje se sem další palivo, které při hoření dále zvyšuje výkon motoru.

Animace

  • vstřik paliva
  • spalovací komora
  • dodatečné spalování
  • tryska
  • nasávací hrdlo
  • ventilátor - Zajišťuje nasávání vzduchu.
  • vzduchový kompresor - Kompresor vzduch nasátý ventilátorem zhustí, zvětší jeho tlak a rychlost proudění. Kompresor je poháněn turbínou.
  • vstřik paliva
  • spalování - Vlivem hoření se teplota a tlak plynu zvýší, jeho proudění se zrychlí.
  • kolo turbíny - Otáčí ji horký plyn, který proudí směrem ven. Turbína pohání kompresor.
  • unikající horký plyn - Plyn, který proudí velkou rychlostí a pod velkým tlakem, podle zákona akce a reakce (III. Newtonova zákona) vyvíjí posouvající sílu.
  • dodatečné spalování - Vstřikuje se sem další palivo, které při hoření dále zvyšuje výkon motoru.

Vyprávění

Fungování spalovací turbíny je založeno na posouvající síle, kterou vyvíjí plyn proudící velkou rychlostí. Vzduch proudí přes přívod vzduchu k otáčejícím se kompresorům. Lopatky kompresorů vzduch zrychlí a zhustí. Tento zhuštěný vzduch zajišťuje průběžné hoření vstřikovaného paliva. Vlivem hoření teplota a tlak plynu sestávajícího ze vzduchu a spalin se zvyšuje.

Tento plyn proudí v trysce, jejíž průřez se zmenšuje, kvůli čemuž se rychlost proudění plynu zvyšuje. Zrychlující se plyn otáčí turbínu, jejímž úkolem je pohánět kompresor. Plyn následně proudí ven přes trysku a podle III. Newtonova zákona, zákona akce a reakce vyvíjí posouvající sílu.

Na vojenských letadlech často používají i dodatečné spalování, díky kterému se efektivnost může zvýšit až o 50%. V prostoru dodatečného spalování se k plynu vstřikuje další palivo, které při hoření dále zvyšuje teplotu, respektive tlak a tím pádem i posouvající sílu.

Prvním sériově vyráběným proudovým letadlem byl Messerschmitt 262, který používalo německé vojenské letectvo, Luftwaffe během 2. světové války, v letech 1944-45. Dnes mají proudové motory rozsáhlé využití ve vojenském i civilním letectví.
