Fúzní reaktor

Fúzní reaktor

Jaderná fúze bude sloužit jako šetrný k životnímu prostředí a prakticky neomezený zdroj energie.

Technologie

Klíčová slova

Fúzní reaktor, ITER, jaderná fúze, jaderný reaktor, jaderná energie, deuterium, tritium, reaktorová komora, plazma, generátor, transformátor, turbíny, chladící věž, energie, řídicí středisko, Francie, Energie, přátelský k životnímu prostředí, energetický zdroj, částicová fyzika, dějiny vědy, vynález, technika, fyzika, chemie

Související doplňky

Scénky

ITER (Mezinárodní experimentální termonukleární reaktor)

  • elektrické vedení
  • transformátor
  • plynová nádrž
  • nádrž kapalního dusíku
  • obsluhovací budova
  • budova tokamaku - Zde se nachází fúzní reaktor. Je to reaktor typu tokamak, ve kterém se plazma vznáší ve tvaru prstence pomocí toroidálního elektromagnetu. Fúzní reakce probíhá v této plazmě s teplotou cca. sto milionů °C.
  • laboratoř, kancelářska budova - Nacházejí se zde kanceláře, knihovna, přednáškový sál, konferenční hala a restaurace.
  • řídicí stredisko
  • budova rezervního zdroje
  • chladící věž
  • budovy na přeměnu magnetické energie - Přeměňují vstupující střídavý proud na stejnosměrný proud, který je potřebný při provozování elektromagnetů tokamak reaktoru.

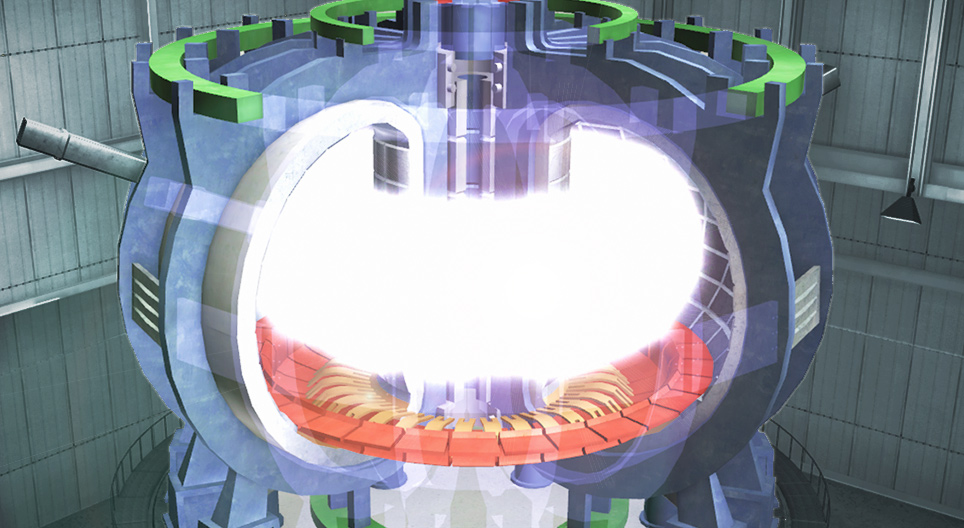

Fúzní reaktor

  • centrální solenoid - Spolu s toroidálními a poloidálními cívkami vytváří magnetické pole. V tomto magnetickém poli se vznáší plazma, ve které probíhá fúzní reakce. Plazma se musí vznášet z toho důvodu, že její teplota je velmi vysoká, cca. sto milionů °C, proto neexistuje takový materiál, který by neroztavila.
  • vrstva tepelní izolace - Nakolik plazma, která se nachází v reaktoru a v níž probíhá fúzní reakce, má teplotu cca. sto milionů °C, tepelná izolace je nezbytností.
  • vakuová komora - Zde vzniká plazma s teplotou sto milionů °C, ve které probíhá fúzní reakce.
  • porty
  • toroidální cívka - Spolu s centrálním solenoidem a poloidálními cívkami vytváří magnetické pole. V tomto magnetickém poli se vznáší plazma, ve které probíhá fúzní reakce. Plazma se musí vznášet z toho důvodu, že její teplota je velmi vysoká, cca. sto milionů °C, proto neexistuje takový materiál, který by neroztavila.
  • poloidální cívka - Spolu s centrálním solenoidem a toroidálními cívkami vytváří magnetické pole. V tomto magnetickém poli se vznáší plazma, ve které probíhá fúzní reakce. Plazma se musí vznášet z toho důvodu, že její teplota je velmi vysoká, cca. sto milionů °C, proto neexistuje takový materiál, který by neroztavila.
  • plazma - Ionizovaný plyn, ve kterém při vhodných podmínkách probíhá fúzní reakce. Jeho teplota je přibližně sto milionů °C. Vysoká teplota je nutná kvůli velké aktivační energii, kterou vyžaduje fúzní reakce. Ohřívání je zajištěno prostřednictvím mikrovlnného záření a elektrického proudu. Když se spustí fúzní reakce, plazma se díky uvolněné energii udržuje sama a nejsou potřeba další dodávky vnější energie.

Princip fungování

  • mikrovlnní chladící systém - Plazma v reaktoru má teplotu přibližně sto milionů °C. Vysoká teplota je nutná kvůli velké aktivační energii, kterou vyžaduje fúzní reakce. Ohřívání je zajištěno prostřednictvím mikrovlnného záření a elektrického proudu. Když se spustí fúzní reakce, plazma se díky uvolněné energii udržuje sama a nejsou potřeba další dodávky vnější energie.
  • elektromagnety - Plazmu s teplotou sto milionů °C lze skladovat pouze tak, že se vznáší. To zajišťují elektromagnety.
  • reaktorová komora
  • plazma - Ionizovaný plyn, ve kterém při vhodných podmínkách probíhá fúzní reakce. Jeho teplota je přibližně sto milionů °C. Vysoká teplota je nutná kvůli velké aktivační energii, kterou vyžaduje fúzní reakce. Ohřívání je zajištěno prostřednictvím mikrovlnného záření a elektrického proudu. Když se spustí fúzní reakce, plazma se díky uvolněné energii udržuje sama a nejsou potřeba další dodávky vnější energie.
  • pára - Vlivem tepla, které se uvolní během fúzní reakce, vzniká z vody pára. Ta se pak používá na výrobu elektrického proudu.
  • voda - Vlivem tepla, které se uvolní během fúzní reakce, vzniká z vody pára. Ta se pak používá na výrobu elektrického proudu.
  • generátor
  • transformátor
  • turbíny - Vyrábějí proud pomocí páry, která se k nim přivádí.

Proces fúze

Během jaderné fúze se sloučí dvě atomová jádra, přičemž se uvolňuje energie. Na získávání energie je nejvhodnější fúze atomových jader dvou izotopů vodíku, deuteria a tritia. Palivo je prakticky dostupné v neomezeném množství.

Deuterium sestává z jednoho protonu a jednoho neutronu, tritium obsahuje jeden proton a dva neutrony. Během reakce do sebe narazí jádra deuteria a tritia, vznikne jedno heliové jádro a jeden neutron, respektive se uvolní energie. Energie se uvolňuje, protože celková hmotnost vzniklého heliového jádra a neutronu je menší, než hmotnost slučujících se jader deuteria a tritia. Podle Einsteinovy ​​rovnice E = mc² snížení hmotnosti se projeví jako uvolnění energie.
E: uvolněná energie,
m: vyzářená hmotnost,
c: rychlost světla (300 000 km/s).

Aktivační energie fúzní reakce je velmi velká, protože je třeba zdolat odpudivou sílu mezi protony. Ve hvězdách probíhá jaderná fúze při obrovském tlaku a teplotě. V reaktoru tokamak je tlak nižší než ve hvězdách, ale teplota je vyšší: představuje 10násobek teploty slunečního jádra.

Animace

  • centrální solenoid - Spolu s toroidálními a poloidálními cívkami vytváří magnetické pole. V tomto magnetickém poli se vznáší plazma, ve které probíhá fúzní reakce. Plazma se musí vznášet z toho důvodu, že její teplota je velmi vysoká, cca. sto milionů °C, proto neexistuje takový materiál, který by neroztavila.
  • vrstva tepelní izolace - Nakolik plazma, která se nachází v reaktoru a v níž probíhá fúzní reakce, má teplotu cca. sto milionů °C, tepelná izolace je nezbytností.
  • vakuová komora - Zde vzniká plazma s teplotou sto milionů °C, ve které probíhá fúzní reakce.
  • porty
  • toroidální cívka - Spolu s centrálním solenoidem a poloidálními cívkami vytváří magnetické pole. V tomto magnetickém poli se vznáší plazma, ve které probíhá fúzní reakce. Plazma se musí vznášet z toho důvodu, že její teplota je velmi vysoká, cca. sto milionů °C, proto neexistuje takový materiál, který by neroztavila.
  • poloidální cívka - Spolu s centrálním solenoidem a toroidálními cívkami vytváří magnetické pole. V tomto magnetickém poli se vznáší plazma, ve které probíhá fúzní reakce. Plazma se musí vznášet z toho důvodu, že její teplota je velmi vysoká, cca. sto milionů °C, proto neexistuje takový materiál, který by neroztavila.
  • plazma - Ionizovaný plyn, ve kterém při vhodných podmínkách probíhá fúzní reakce. Jeho teplota je přibližně sto milionů °C. Vysoká teplota je nutná kvůli velké aktivační energii, kterou vyžaduje fúzní reakce. Ohřívání je zajištěno prostřednictvím mikrovlnného záření a elektrického proudu. Když se spustí fúzní reakce, plazma se díky uvolněné energii udržuje sama a nejsou potřeba další dodávky vnější energie.
  • mikrovlnní chladící systém - Plazma v reaktoru má teplotu přibližně sto milionů °C. Vysoká teplota je nutná kvůli velké aktivační energii, kterou vyžaduje fúzní reakce. Ohřívání je zajištěno prostřednictvím mikrovlnného záření a elektrického proudu. Když se spustí fúzní reakce, plazma se díky uvolněné energii udržuje sama a nejsou potřeba další dodávky vnější energie.
  • elektromagnety - Plazmu s teplotou sto milionů °C lze skladovat pouze tak, že se vznáší. To zajišťují elektromagnety.
  • reaktorová komora
  • plazma - Ionizovaný plyn, ve kterém při vhodných podmínkách probíhá fúzní reakce. Jeho teplota je přibližně sto milionů °C. Vysoká teplota je nutná kvůli velké aktivační energii, kterou vyžaduje fúzní reakce. Ohřívání je zajištěno prostřednictvím mikrovlnného záření a elektrického proudu. Když se spustí fúzní reakce, plazma se díky uvolněné energii udržuje sama a nejsou potřeba další dodávky vnější energie.
  • pára - Vlivem tepla, které se uvolní během fúzní reakce, vzniká z vody pára. Ta se pak používá na výrobu elektrického proudu.
  • voda - Vlivem tepla, které se uvolní během fúzní reakce, vzniká z vody pára. Ta se pak používá na výrobu elektrického proudu.
  • generátor
  • transformátor
  • turbíny - Vyrábějí proud pomocí páry, která se k nim přivádí.

Vyprávění

Během jaderné fúze se sloučí dvě atomová jádra, přičemž se uvolňuje energie. Na získávání energie je nejvhodnější fúze atomových jader deuteria a tritia. Deuterium sestává z jednoho protonu a jednoho neutronu, tritium obsahuje jeden proton a dva neutrony. Během reakce do sebe narazí jádra deuteria a tritia, vznikne jedno heliové jádro a jeden neutron, respektive uvolní se energie.

Nakolik kladně nabité protony atomových jader se odpuzují, k tomu, aby se atomová jádra dostala do potřebné blízkosti a proběhla fúze, je nezbytná velká aktivační energie. Když proběhne tato reakce, uvolní se více energie, než bylo vloženo, tj. reakce je exotermická.

Aktivační energii při jaderné fúzi probíhající ve hvězdách zajišťuje obrovský tlak a teplota, které vznikají kvůli gravitační síle.

I ničivá síla vodíkové bomby navržené Edwardem Tellerem a Stanislawem Ulamem je způsobena jadernou fúzí. Ve vodíkové bombě energii potřebnou k spuštění fúze zajišťuje výbuch atomové bomby.

Použití energie z jaderné fúze na nevojenské účely momentálně není vyřešeno. Přestože bylo postaveno několik pokusných reaktorů, jejich provozování není ekonomické: provozování vyžaduje větší množství energie, než které se uvolní během procesu. Technologie však slibuje skvělou budoucnost: tritium a deuterium jsou prakticky dostupné v neomezeném množství; provozování je šetrné k životnímu prostředí; konečný produkt je totiž helium, které neznamená žádné nebezpečí; prostředí není vystaveno radioaktivnímu záření; z malého množství paliva lze získat obrovské množství energie.

Výsledkem jedné rozsáhlé mezinárodní spolupráce bude pravděpodobně průlom ve výstavbě fúzních reaktorů. V roce 2006 začali stavět v jižní Francii Mezinárodní termonukleární experimentální reaktor. Jeho anglický název je International Thermonuclear Experimental Reactor, zkráceně ITER.

Fúzní reakce probíhá v tritiovo-deuteriové plazmě, to je ionizovaný plyn, který sestává z elektronů vyloučených z atomů, tritiových a deuteriových jader. Aktivační energie se zajišťuje zahřátím plazmy na přibližně sto milionů °C. Jelikož stěny reaktoru by se při takové vysoké teplotě roztály, plazma se vznáší ve tvaru prstence v magnetickém poli. Magnetické pole vytváří toroidální elektromagnet. Fúzní reaktory tohoto typu nazýváme jako tokamak reaktory. Zahřívání se uskutečňuje prostřednictvím elektrického proudu vedeného přes plazmu a mikrovlnným ohřevem. Fúzní reakce se spustí při extrémně vysoké teplotě.

Ukončení výstavby reaktoru je naplánováno na rok 2018. ITER vyprodukuje za nanejvýš 400 sekund výkon 500 MW, přičemž vložený výkon bude činit 50 MW. ITER nebyl ještě navržen na průmyslovou výrobu proudu, ale především na vývoj a testování potřebných technologií, již se však připravují plány 2000 MW reaktoru DEMO určeného na výrobu proudu.

Na projektu ITER se podílí sedm zemí: Evropská unie, Spojené státy, Japonsko, Jižní Korea, Indie, Čína a Rusko. Téměř polovinu nákladů, které se vyšplhají přibližně na 16 miliard eur, uhradí Evropská unie. Očekává se, že výsledkem této spolupráce budou bezpečné technologie šetrné k životnímu prostředí, které budou schopny zajistit plynulé dodávky energie při zvyšující se poptávce.
