كيف يعمل جهاز السونار؟

كيف يعمل جهاز السونار؟

توضح الرسوم المتحركة آلية عمل جهاز السونار۔

تكنولوجيا، الإقتصاد المنزلي

ملصقات

سونار, رادار الصوت, رادار, إبحار صوتي, استطلاع, سفينة استطلاع, سفينة, رسم الخرائط, سونار جانبي, الكشف عن الأجسام, موجات فوق صوتية, موجة صوتية, صدى الرادار, موجة الرادار, موجة, صدى, انعكاس, قاع البحر, تحت الماء, غواصة, تذبذب, علم الميكانيكا, تقنية, الفيزياء

الإضافات المتعلقة

مشاهد

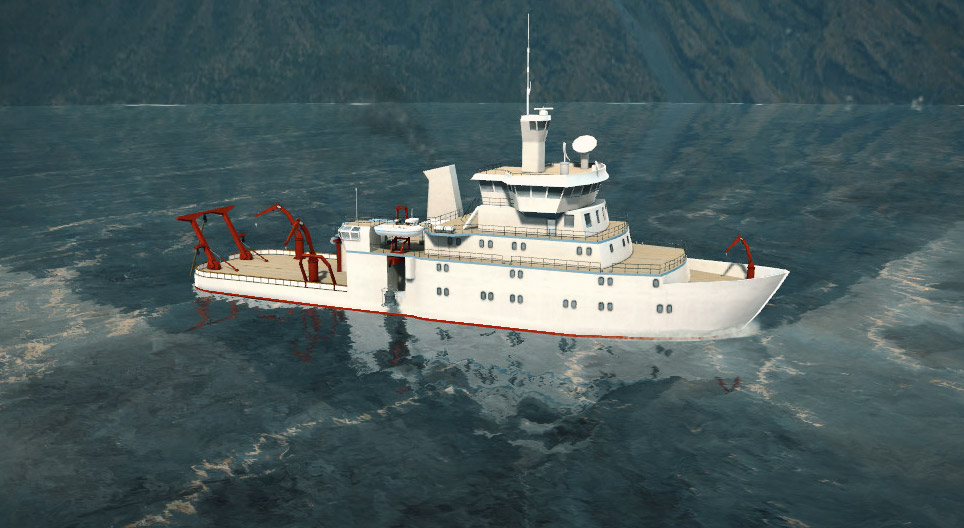

سفينة استطلاع المحيطات

كلمة سونار أو الرادار الصوتي مشتقة من كلمة انجليزية تعني الملاحة و الاستكشاف الصوتي۔ عملها يشبه الرادار، لكنه يعمل بأمواج صوتية بدلاً من أمواج الراديو۔

بشكل عام يستخدم السونار تحت الماء حيث تسافر مواجات الراديو بشكل اسرع، و تكون سرعتها في الماء أسرع من الهواء بـ 500 مرة۔ تصدر وحدات السونار موجات صوتية و تقيس الوقت الذي يستغرقه الصدى حتى يعود۔ بهذه الطريقة يمكن حساب بعد العقبات الموجودة تحت الماء إضافة إلى عمق قاع البحر۔

في حال تركزت موجة الصوت الصادر في شعاع، فإنه يمكن استخدامها لمسح قاع البحر بشكل مفصل، مما يساعد على التعرف على الأشياء الصغيرة۔ يمكن استخدام السونار أيضاً في حال مسح المواقع الأثرية البحرية وخطوط الأنابيب البحرية۔

في معظم الحالات يتم استخدام الموجات فوق الصوتية لمسح قاع البحر۔ الموجات فوق الصوتية لديها ترددات أعلى من 20 كيلوهرتز۔ كلما ارتفع تردد الموجة الصوتية المنبعثة كلما تم إنتاج الصورة الأكثر تفصيلاً لقاع البحر۔

مع ذلك، فإن التردد الأعلى يعني أيضاً أن نطاق السونار أقصر۔ هذا هو سبب استخدام السونار في المسح الجانبي۔ يمكن تخفيض هذا الجهاز داخل المياه من قارب مسح أو هليكوبتر و سحبه بالقرب من قاع البحر۔ يبعث سونار المسح الجانبي عوارض على شكل مروحة لمسح قاع البحر۔ عندما يتم سحبها فإنها تأخذ سلسلة من الصور التفصيلية من المناطق المحيطة التي يمكن تجميعها لإنشاء خريطة۔

آلية عمل رادار الصوت

  • سونار
  • صدى
  • موجة الصوت

سونار جانبي

رسم خرائط لقاع البحر الكشف عن الأجسام

الرسوم المتحركة

  • سونار
  • صدى
  • موجة الصوت
  • كبل ساحب
  • سونار جانبي
  • موجة الصوت

الرواية

كلمة سونار أو الرادار الصوتي مشتقة من كلمة انجليزية تعني الملاحة و الاستكشاف الصوتي۔ عملها يشبه الرادار، لكنه يعمل بأمواج صوتية بدلاً من أمواج الراديو۔

بشكل عام يستخدم السونار تحت الماء حيث تسافر مواجات الراديو بشكل اسرع، و تكون سرعتها في الماء أسرع من الهواء بـ 500 مرة۔ تصدر وحدات السونار موجات صوتية و تقيس الوقت الذي يستغرقه الصدى حتى يعود۔ بهذه الطريقة يمكن حساب بعد العقبات الموجودة تحت الماء إضافة إلى عمق قاع البحر۔

في حال تركزت موجة الصوت الصادر في شعاع، فإنه يمكن استخدامها لمسح قاع البحر بشكل مفصل، مما يساعد على التعرف على الأشياء الصغيرة۔ يمكن استخدام السونار أيضاً في حال مسح المواقع الأثرية البحرية وخطوط الأنابيب البحرية۔

في معظم الحالات يتم استخدام الموجات فوق الصوتية لمسح قاع البحر۔ الموجات فوق الصوتية لديها ترددات أعلى من 20 كيلوهرتز۔ كلما ارتفع تردد الموجة الصوتية المنبعثة كلما تم إنتاج الصورة الأكثر تفصيلاً لقاع البحر۔

مع ذلك، فإن التردد الأعلى يعني أيضاً أن نطاق السونار أقصر۔ هذا هو سبب استخدام السونار في المسح الجانبي۔ يمكن تخفيض هذا الجهاز داخل المياه من قارب مسح أو هليكوبتر و سحبه بالقرب من قاع البحر۔ يبعث سونار المسح الجانبي عوارض على شكل مروحة لمسح قاع البحر۔ عندما يتم سحبها فإنها تأخذ سلسلة من الصور التفصيلية من المناطق المحيطة التي يمكن تجميعها لإنشاء خريطة۔
